Descripción
Especificación y modelo:

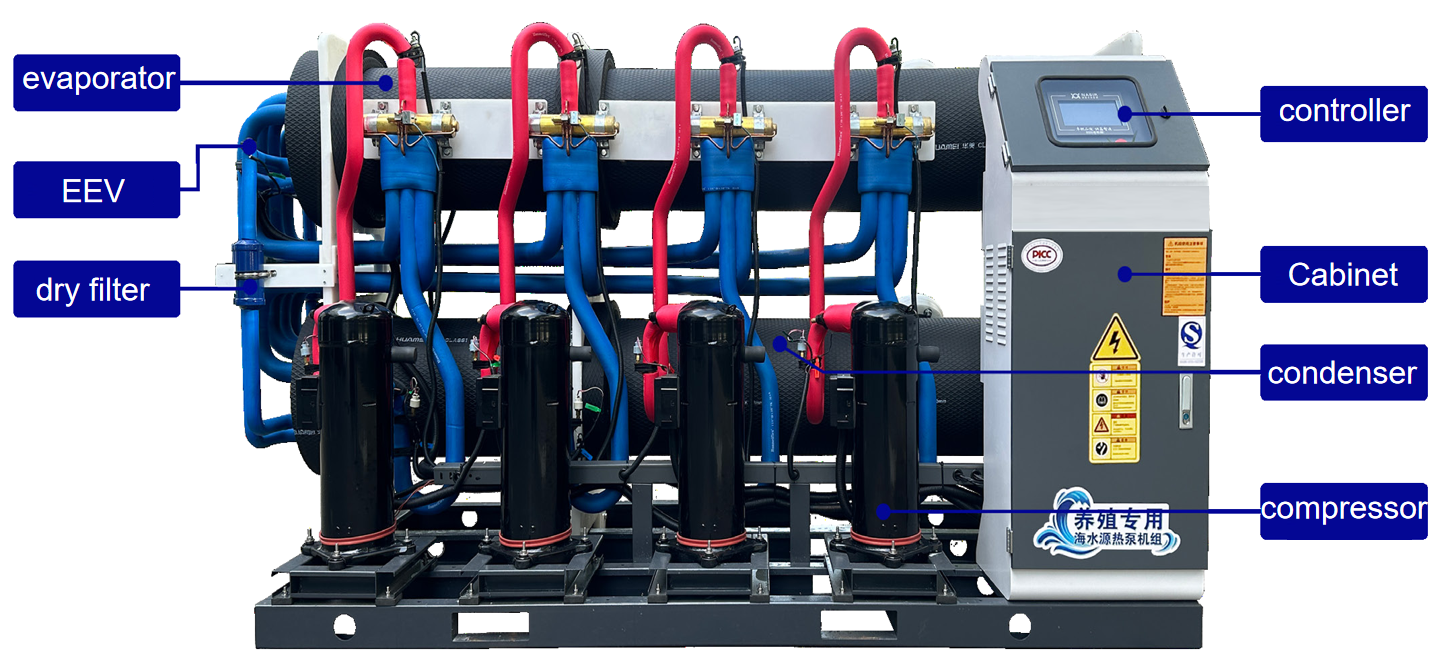

| Tabla de parámetros de rendimiento de la unidad de bomba de calor de conversión de frecuencia de CC completa con fuente de agua | ||||||
| Modelo | NX-240BHS | NX-360BHS | NX-480BHS | NX-700BHS | NX-960BHS | |
| Capacidad de calefacción KW | 231 | 346 | 462 | 696 | 926 | |
| Potencia de entrada de calefacción KW | 12,6-47,0 | 18,9-70,5 | 25,1-93,9 | 37,7-140,9 | 50,3-187,9 | |
| Capacidad de enfriamiento KW | 268 | 402 | 536 | 804 | 1072 | |
| Potencia de entrada de refrigeración KW | 12,5-33,6 | 18,8-50,4 | 25,0-67,2 | 37,5-100,8 | 50,0-134,4 | |
| Compresor | Fuente de alimentación | 3P/380/50 Hz | ||||
| Tipo DC | Compresor de espiral inverter | |||||
| Número de compresores/caballos | 2 | 3 | 4 | 6 | 8 | |
| Especificación del evaporador | Tipo | Intercambiador de calor tubular de carcasa y deflector helicoidal continuo de alta eficiencia | ||||
| Conexión de tubería | DN80 | DN100 | DN100 | DN150 | DN150 | |
| Caudal de agua de refrigeración m³/h | 46.1 | 69.1 | 92.2 | 138.3 | 184.4 | |
| Caudal de agua de calefacción m³/h | 23.6 | 35.4 | 47.1 | 70.7 | 94.3 | |
| Condensador | Tipo | Intercambiador de calor tubular de carcasa y deflector helicoidal continuo de alta eficiencia | ||||
| Especificación de conexión de tuberías | DN80 | DN100 | DN100 | DN150 | DN150 | |
| Caudal de agua de refrigeración m³/h | 23.5 | 35.4 | 47.1 | 70.7 | 94.3 | |
| Caudal de agua de calefacción m³/h | 46.1 | 69.1 | 92.2 | 138.3 | 184.4 | |
| Refrigerante | R410a | |||||
| Dimensiones de la unidad | Longitud mm | 2550 | 2900 | 2960 | 3050 | 3050 |
| Ancho (mm) | 1125 | 1125 | 1125 | 1270 | 1300 | |
| Altura (mm) | 1490 | 1490 | 1490 | 1800 | 1960 | |
| Peso del equipo (kg) | 1100 | 1300 | 1600 | 2800 | 3500 | |
Nota:
- La producción de calor de la unidad se determina de acuerdo con las siguientes condiciones de trabajo: la salida de agua caliente es de 28 ℃; la entrada de agua en el lado de la fuente de calor es de 15 ℃ y la salida de agua es de 7 ℃. La temperatura del agua de entrada del lado de la fuente de calor varía de 15 ℃ a 30 ℃.
- 2. La capacidad de enfriamiento de la unidad se determina de acuerdo con las siguientes condiciones: entrada de agua fría 25 ℃, salida de agua fría 20 ℃; entrada de agua de enfriamiento 18 ℃, salida de agua de enfriamiento 29 ℃; rango de temperatura de entrada de agua de enfriamiento 15 ~ 30 ℃
- 3. Coeficiente de suciedad del lado del agua: 0,086 m2℃/kW.
- 4. Presión de diseño del lado del agua del evaporador/condensador 0,5 MPa.
- 5. Si los modelos anteriores no pueden satisfacer sus necesidades, podemos diseñarlos para usted.
Especificación y modelo:

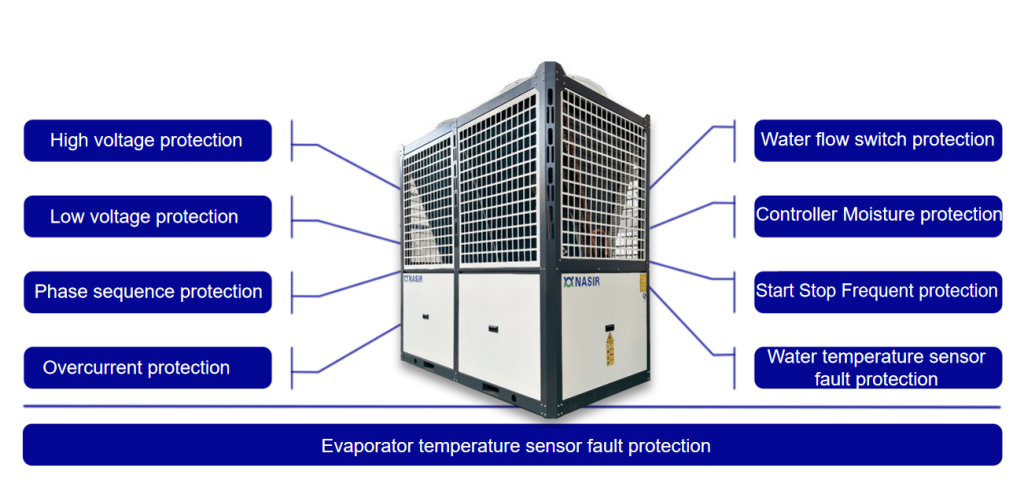

| Unidad de bomba de calor de fuente de aire de temperatura ultrabaja | ||||
| Tipo de unidad | NXF-80C | NXF-160C | NXF-320C | |
| Condición de enfriamiento (A35/W7 ℃ ) | Capacidad de refrigeración (kW) | 65 | 132 | 264 |
| Potencia (kW) | 23.2 | 47.6 | 95.2 | |
| Condición de calefacción 1 (A7/W45 ℃ ) | Producción de calor (kW) | 77 | 156 | 312 |
| Potencia (kW) | 22.8 | 45.8 | 91.6 | |
| Condición de calentamiento 2 (A-12/W41 ℃ ) | Producción de calor (kW) | 52 | 106 | 212 |
| Potencia (kW) | 21 | 42.2 | 84.4 | |
| Condición de calentamiento 3 (A-20/W41 ℃ ) | Producción de calor (kW) | 41 | 84 | 168 |
| Potencia (kW) | 20.4 | 41.4 | 82.8 | |
| Número de compresores | 2 | 2 | 4 | |
| Fuente de alimentación | 380 V/3 N/50 Hz | |||
| Rango de temperatura del anillo de operación de calentamiento ( ℃ ) | -35 ~ 28 ℃ | |||
| Rango de temperatura del anillo de operación de enfriamiento ( ℃ ) | 16 ～ 49 ℃ | |||
| Fluido refrigerante | R410A | |||
| Procedimientos de salvaguardia | Alta y baja presión, anticongelante, sobrecarga, protección de flujo de agua, etc. | |||
| Tipo de acelerador | válvula de expansión electrónica | |||
| Admirador | Tipo | Ventilador axial de flujo de alta eficiencia y bajo nivel de ruido | ||
| Potencia (kW) | 0,75*2 | 1.8*2 | 1.2*6 | |
| Cantidad | 2 | 2 | 6 | |
| Intercambiador de calor del lado del agua | Tipo | Intercambiador de calor tubular de alta eficiencia | ||
| Enfriado | 11,5 m³/h | 22,8 m³/h | 46,5 m³/h | |
| Caída de presión del agua (kpa) | 50 | 62 | 63 | |
| Conexión de tubería | DN50 | DN80 | DN125 | |
| Tamaño | Longitud (mm) | 2160 | 2250 | 3000 |
| Ancho (mm) | 1100 | 1280 | 2200 | |
| Altura (mm) | 1804 | 2500 | 2500 | |
| Peso ( kg) | 750 | 1150 | 2400 | |
